1000V高電圧直流電動EV充電ケーブル,TPU隔熱とRoHS対応マルチコア設計
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3,000メートル
Price:
US $0.5-1 / Meter
Product Summary
1000VH 高電圧EV電源充電器 マルチコア直流電線ケーブル 製品仕様 仕様 キャベルの名前 電気ケーブル キャベルのスペック 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)RoHS に準拠する ポイント A: 2C×80mm2B: 1C×25mm2C: 1C×4mm2D: (3C×0.75mm2) ((P2))E: (7C×0.75mm2) 詳細 な 建設 構成要素 仕様 運転手 材料:銅で覆われない サイズ:- 2580/0.20 ±0.008mm- 798/0.20 ±0.008mm- 224/0.15±0.008mm...
Product Details
ハイライト:
DC電動EV充電ケーブル
,TPU 隔熱電池電池充電ケーブル
,RoHS に準拠するEV充電ケーブル
Sheath Material:
TPE
Insulation Material:
TPU
Material Shape:
丸いワイヤー
Cable Specification:
2c×80mm2+1c×25mm2+2c×4mm2+（3c×0.75mm2）（p2）+（7c×0.75mm2）
Conductor Material:
銅で覆われない
Conductor Size:
2580/0.20±0.008mm、798/0.20±0.008mm、224/0.15±0.008mm
Outer Diameter:
12.40±0.25mm、7.00±0.20mm、2.70±0.15mm、1.40±0.10mm
Insulation Thickness:
1.60mm、1.20mm、1.00mm、0.50mm
Rated Voltage:
DC 1000V
Rated Temperature:
ジャケット-40〜90ºC、断熱-40〜125ºC
Max Conductor Resistance:
0.242Ω/km、0.78Ω/km、4.95Ω/km、26Ω/km
Insulation Voltage Withstand:
AC 2.5kV/5分、漏れ電流≤5MA
Min Insulation Resistance:
500mΩ.km
Tensile Strength:
20MPA以上
Elongation:
≥300%
Product Description

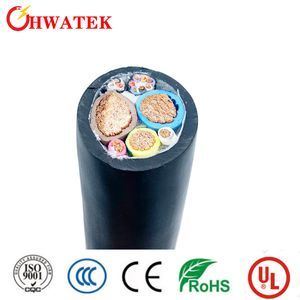

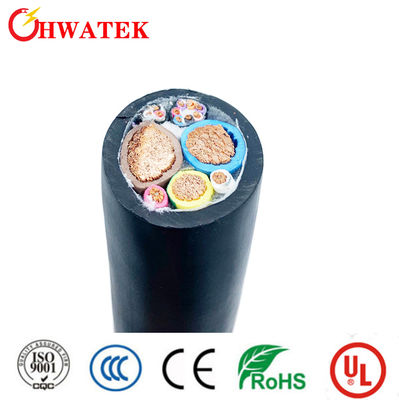

1000VH 高電圧EV電源充電器 マルチコア直流電線ケーブル
製品仕様
| 仕様 | キャベルの名前 | 電気ケーブル |
|---|---|---|
| キャベルのスペック | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) RoHS に準拠する |
|
| ポイント | A: 2C×80mm2 B: 1C×25mm2 C: 1C×4mm2 D: (3C×0.75mm2) ((P2)) E: (7C×0.75mm2) |
|

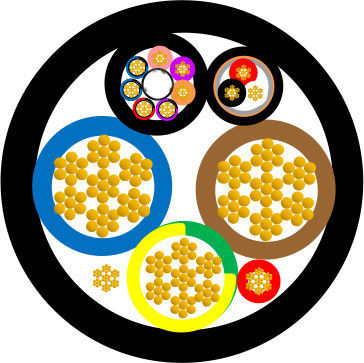

詳細 な 建設
| 構成要素 | 仕様 |
|---|---|
| 運転手 |
材料:銅で覆われない サイズ: - 2580/0.20 ±0.008mm - 798/0.20 ±0.008mm - 224/0.15±0.008mm +10/1# チンゼル+1000D ケブラー - 40/0.15±0.008mm+10/0.19mm テンシル+200DK - 40/0.15±0.008mm+10/0.19mm テンシル+200D ケブラー |
| オーダーダース | 120.40±0.25mm 7.00±0.20mm 2.70±0.15mm 1.40±0.10mm |
| 隔熱 |
材料:熱プラスチック (EF2585,85±3A) 最小平均厚さ:10.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0.50mm 0. 任意の点での最小厚さ:10.98mm 0.80mm 0.35mm 0.35mm 0.35mm 0.35mm 0.98mm 0.80mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 0.35mm 過剰摂取150.60±0.40mm 9.60±0.30mm 4.70±0.20mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm 2.50±0.10mm |
| キャベリング-1 |
フィルター:/ 綿 綿 材料:織り通さないもの |
| ブラッド |
材料:/ 缶詰の銅 サイズ:0.12mm,≥60% |
| インジャケット |
材料:/ TPE / TPE 最小平均厚さ:/ 0.60ミリ / 0.60ミリ 任意の点での最小厚さ:/ 0.42ミリ / 0.42ミリ 過剰摂取/ 7.20±0.25ミリ / 9.70±0.25ミリ |
| ケーブル |
フィルター:強化されたPPロープ 材料:非織物 (≥25%重複) 組み立て:2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| ジャケット |
材料:TPU 最小平均厚さ:2.80mm 任意の点での最小厚さ:2.28mm 過剰摂取38.00+0.6/-1.00mm |
性能特性
| 電気特性 | 物理 的 な 特性 |
|---|---|
|
定数電圧:DC 1000V 指定温度: - ジャケット: -40~90°C - 隔熱: -40~125°C 最大導体抵抗 ((20°C): A: その通り0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km 断熱 圧力を耐える (A&Bコア,10m): AC 2.5kV/5min,漏れ電流 ≤5mA 完成したケーブル 電圧対応 (AからA&Bまでのコア,10m): AC 3.5kV/15min,漏れ電流 ≤5mA 最低隔熱耐性 ((20°C,AからA&Bまでのコア):500MΩ.km |
張力強度:≥20MPa 伸縮:≥300% 年齢:110±1°C×168h 原始張力強度 %:≤±30% 元の長さの割合:≤±30% 高温圧力試験:≤50% 熱ショック試験:割れ目はない 互換性試験:GB/T 33594 炎の試験:GB/T 18380.12-2008 人工耐候試験:GB/T 33594 低温衝突試験:-40°C×16°C 割れ目がない 化学的ストレス酸:N-オキシル酸アルカリ溶液,N-ナトリウムヒドロキシード溶液:GB/T 33594 車両の滑走:要求事項と試験方法は,GB/T 20234.1-2015 に一致するものであるべきである.21 曲線の半径:6*OD 耐磨性:≥2000回 化学物への耐性GB/T 33594 圧縮耐性試験:GB/T 33594 試験の周りを曲げている:GB/T 33594 |

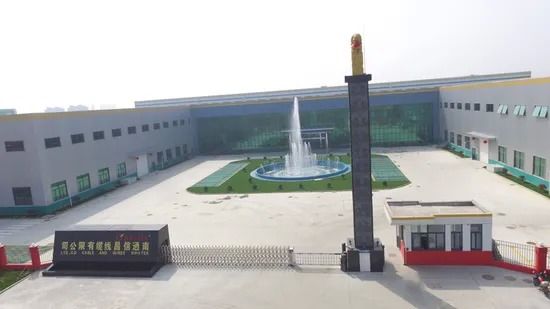

会社プロフィール
2004年に設立され 資本投資は900万米ドルで 昆山にある本社工場は 14,980平方メートルをカバーしています
2020年には34,000平方メートルに及ぶ1億人民元の資本投資で 南東工場を設立しました
ISO9001,ISO14001,IATF16949,ISO13485のシステム証明書で,すべての製品は CCC,UL,CUL,CE,CSA,ETLの安全証明書を通過しました.経営原則"誠実さ"をベースに 確立された販売システムを通じて 様々な分野でのグローバル顧客と 連携していますイノベーションと環境保護
生産 の 進展
船舶
よく 聞かれる 質問
Q: 何を提供できますか?
A: 消費者用電子機器のケーブル,接続ケーブル,産業用ケーブル,ロボットケーブル,EVの充電ケーブル,そして新しい/グリーンエネルギーケーブルを製造しています
Q:どんな証明書をもらっていますか?
A:UL,CE,3C,DEKRA,CQC,TUV,Rohs,REACH,ETLの証明書があります
Q: 注文する前にサンプルを入手できますか?
A: はい,私たちはあなたのためにサンプルを用意します.
Q: 配達時間は?
A: 通常,私たちはあなたの注文を2-3週間で完成させることができます. そしてピークシーズンで5-6週間.
Q: 製品の品質をどのように保証できますか?
A: 大量生産前には常にプリプロダクションサンプルを提供し,出荷前に最終検査を行います.
主要な顧客
